中央空調設計步驟簡要說明
中央空調設計步驟簡要說明
1、第一步得到建筑條件圖后，熟悉圖紙。沒有建筑圖紙的需要繪制建筑圖紙。?2、第二步確定方案，冷熱源型式，水系統形式，風系統形式。工程所在地的能源情況應作為空調冷熱源形式的主要依據。
3、第三步，做初步設計，在方案的基礎上深化?？照{(diào)機組及附屬設備用房等條
件要與建筑專業或業主溝通明確。自動控制系統也要有一個初步的方案。?4、第四步負荷計算，根據每個空調房間的使用功能和使用要求計算每個房間的
冷、熱負荷。
（負荷計算分為估算和精算兩種，精算常用諧波法進行計算）根據計算結果選擇合適的未端及主機的具體型號。
5、第五步做施工圖，（前面的步驟可以估算）施工圖要詳細計算。
1）繪制空調水路平面圖，空調水路系統圖（水系統根據設計情況分為空調供水、空調回水、空調冷凝水、及附屬管道）。
A．確定空調系統水路形式，合理布置水管，并繪制水管系統軸測圖，作為水力計算草圖。
B．在計算草圖上進行管段編號，并標注管段的長度和水量。
管段長度一般按兩管件中心線長度計算，不扣除管件（如三通、彎頭）本身的長度。
C．選定系統最不利環路，一般指最遠或局部阻力最多得環路。
D．根據設計手冊選擇合理的水流速。根據經驗總結，確定水管內的水流速。?E．根據給定水量和選定流速，逐段計算管道斷面尺寸即管道規格，然后根據選定了的斷面尺寸和水量，計算出水管內實際流速并和原假定流速進行校核。
F．計算水管的沿程阻力
根據沿程阻力計算公式：?Pm=R.L
查《冷水管道的摩擦阻力計算表》求出單位長度摩擦阻力損失?py，再根據管長L，計算出管段的摩擦阻力損失。??G．計算各管段局部阻力
根據局部阻力計算公式：??Pj=ζ×υ2ρ/2
查《常用管道局部阻力系數ζ計算表》取得局部阻力系數ζ值，求出局部阻力損失。
H．計算系統的總阻力，?P=∑（??Pm?+?Pj?）。???J．根據系統的總水量、總阻力選擇水泵。
2）繪制空調風路平面圖，空調風路系統圖（風系統根據設計情況分為送風、回風、新風、排風、防排煙等系統）。
A．確定空調系統風道形式，合理布置風道，并繪制風道系統軸測圖，作為水力計算草圖。
B．在計算草圖上進行管段編號，并標注管段的長度和風量。
管段長度一般按兩管件中心線長度計算，不扣除管件（如三通、彎頭）本身的長度。
C．選定系統最不利環路，一般指最遠或局部阻力最多得環路。
D．根據設計手冊選擇合理的空氣流速。根據經驗總結，確定風管內的空氣流速。
E．根據給定風量和選定流速，逐段計算管道斷面尺寸，然后根據選定了的斷面尺寸和風量，計算出風道內實際流速。??F．計算風管的沿程阻力
根據沿程阻力計算公式：?Py=?pyL
查《風管單位長度沿程壓力損失計算表》求出單位長度摩擦阻力損失?py，再根據管長L，計算出管段的摩擦阻力損失。??G．計算各管段局部阻力
根據局部阻力計算公式：??Pj=ζ×υ2ρ/2
查《局部阻力系數ζ計算表》取得局部阻力系數ζ值，求出局部阻力損失。??H．計算系統的總阻力，?P=∑（?pyl?+?Pj?）。???J．根據系統的總風量、總阻力選擇風機。
6、第六步出白圖，校對，審核。有問題進行相應修改，無問題進行第七步。?7、第七步曬藍圖。
附記：（1）由于空調機房空間的隨機性、空調型式的多樣性及設計的專業性，
本“中央空調設計步驟的簡要說明”中沒有做詳盡的說明。

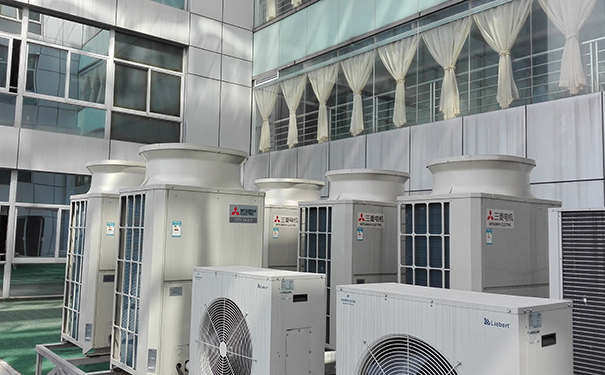

（2）多聯機系統設計未加以說明，現在的通用做法是確定設備廠家后，由設備廠家進行施工圖設計。多聯機設計關鍵點：系統的容量匹配、系統的管路的有效長度、系統管路的有效高差、系統管路有效回油?？刂凭€、動力線的合理布置，保證控制線信號不受干擾。
